Якщо в автомобілі різко зникло живлення на аудіосистему і розетку 12V, але візуальна перевірка і продзвонка монтажного блоку не виявили перегорілих елементів, головна причина криється в підгорілій контактній групі замка запалювання (лінія ACC). Рідше винуватцем виступає відгоріла загальна «маса» під торпедою, оплавлений дріт на звороті блоку запобіжників або окислення сполучних фішок через старі неякісні скрутки.
Зв’язок між аудіосистемою і розеткою 12V
Конструкція електропроводки Daewoo Matiz влаштована таким чином, що живлення на гніздо прикурювача і магнітолу подається по одному ланцюгу. Захищає цю магістраль зазвичай один запобіжник у салонному блоці, який найчастіше має маркування F13 або F19 залежно від року випуску і комплектації автомобіля.
Коли відмовляють обидва вузли одночасно, це є прямим симптомом втрати напруги на загальній ділянці ланцюга до його розгалуження. Багато автовласників насамперед лізуть до педального вузла, змінюють вставки на нові, але дива не відбувається. Напруга просто не доходить до самого монтажного блоку або губиться в джгутах відразу після нього.
Контактна група замка запалювання
Найчастіша і найпідступніша проблема криється прямо під пластиковим кожухом рульової колонки. Під час повороту ключа в положення ACC (аксесуари) всередині замка замикаються контакти, що подають струм на салонну електроніку. Через постійне під’єднання потужних компресорів, реєстраторів або розгалужувачів ця контактна пара перегрівається і оплавляє пластик навколо себе.
Зовні замок продовжує працювати штатно, стартер крутить бадьоро, а двигун без проблем запускається. Однак лінія аксесуарів залишається повністю знеструмленою. Ремонтувати саму пластикову деталь шляхом підгинання контактів не має особливого сенсу, оскільки мідь втрачає свої властивості після перегріву. Оптимальним рішенням стає повна заміна контактної групи на нову запчастину.
Приховані обриви і проблеми з масою
Крім замка запалювання, живлення може губитися в лабіринтах проводів за центральною консоллю. Діагностика в такому разі вимагає часткового розбирання салонного пластику для візуального огляду головних електричних магістралей.
- Відгоріла маса. Магнітола і гніздо прикурювача мають спільну точку кріплення мінусового дроту до металу кузова, і якщо кріпильний болт окислився, ланцюг повністю розривається.
- Погана скрутка. Попередні власники часто під’єднують нештатну акустику кустарним способом, згодом ізоляційна стрічка розсихається, а поганий контакт призводить до обриву живлення.
- Оплавлення зворотного боку блоку. Іноді сам запобіжник залишається цілим, але від сильного нагріву плавиться посадочне гніздо з тильного боку, через що живильна клема просто випадає з роз’єму.
- Перелом дроту. Постійні вібрації і температурні перепади провокують злам жорсткого живильного дроту на згині джгута біля центральної панелі.
Знайти подібні дефекти без базових навичок прозвонки досить складно. Уважний візуальний огляд кожного підозрілого сантиметра проводки часто економить кошти на поїздки до профільного автоелектрика.
Покрокова самостійна діагностика

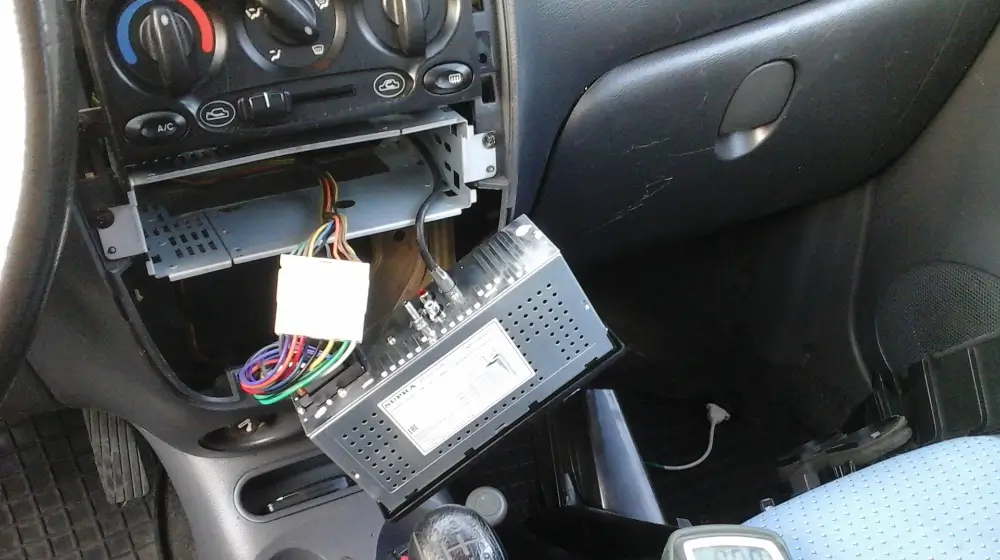

Щоб не міняти деталі навмання, пошук несправності потрібно проводити послідовно. Для роботи знадобиться найпростіший цифровий мультиметр або автомобільна контролька на 12 вольт. Насамперед варто витягти магнітолу з шахти і дістатися до роз’єму ISO.
Зняття замірів на колодці магнітоли дозволяє швидко звузити коло пошуку:
| Провід на колодці | Призначення в автомобілі | Правильний алгоритм перевірки |
| Жовтий провід (BAT) | Постійний плюс від акумулятора | Напруга 12V повинна бути присутня завжди, навіть без ключа |
| Червоний провід (ACC) | Плюс від замка запалювання | Напруга 12V з’являється суворо при повороті ключа в положення ACC |
| Чорний провід (GND) | Мінус або загальна маса | Перевіряється в режимі прозвонки на будь-яку металеву частину кузова |
Якщо живлення на червоному провіднику відсутнє, наступний крок — перевірка виходу напруги з самої контактної групи замка. Виявивши відсутність живлення на виході із замка, можна сміливо вирушати в магазин за новою деталлю.
Поширені запитання
Чи можна кинути живлення на магнітолу безпосередньо від акумулятора?
Технічно це можливо, і багато хто чинить так для обходу пошкодженої штатної проводки. Однак у такому сценарії аудіосистема працюватиме в обхід запалювання, висаджуючи акумулятор на тривалій стоянці, та й проблему з неробочим прикурювачем це ніяк не вирішить.
Чому перегрівається контактна група на Матізі?
Основна причина криється в регулярному підключенні в розетку споживачів струму з високим амперажем. Автомобільні чайники, потужні насоси для шин або накидки з підігрівом сидінь сильно навантажують слабку салонну проводку малолітражки.
Що робити, якщо оплавилося саме гніздо запобіжника?
Необхідно акуратно розібрати монтажний блок, зачистити обгорілі контакти і обтиснути мідні клеми заново, можливо, перепіновав їх на вільне резервне гніздо. Встановлювати дротяні «жучки» або запобіжники більшого номіналу категорично заборонено, оскільки це прямий шлях до загоряння проводки під панеллю.
