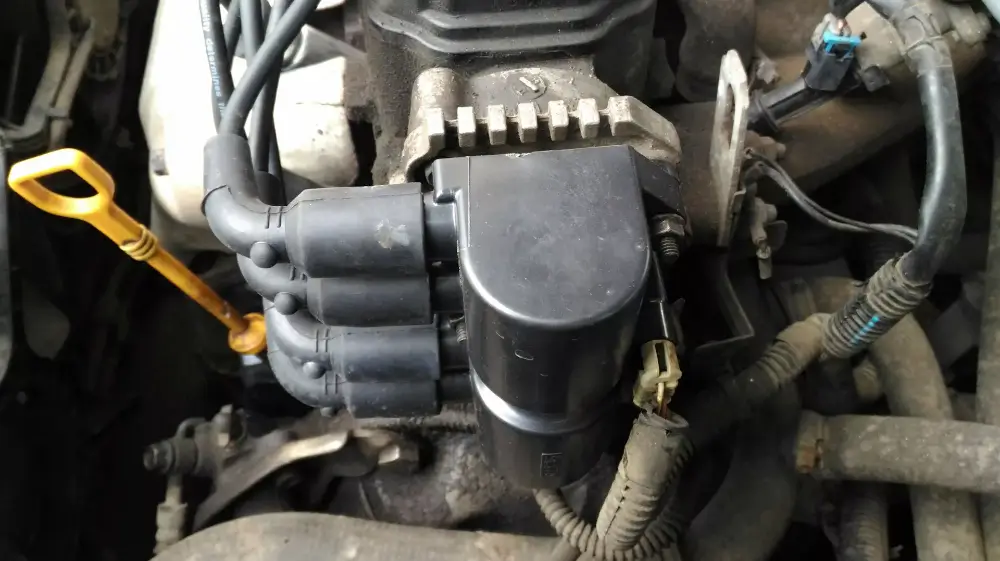

Букви A, B і C на роз’ємі котушки (або модуля) запалювання інжекторного Daewoo Sens позначають контакти низьковольтного ланцюга управління. Буква B завжди вказує на центральний пін, куди надходить постійне живлення +12В від головного реле за увімкненого запалювання. Контакти A і C є сигнальними: на них електронний блок управління (ЕБУ) подає мінусові імпульси. Пін A відповідає за іскроутворення в 1 і 4 циліндрах, а пін C керує котушкою 2 і 3 циліндрів.
Навіщо виробник маркує роз’єм модуля
Система запалювання двигунів МеМЗ, які встановлюються на Сенс, побудована за принципом попарно-паралельного іскроутворення. Це означає, що іскра пробиває свічки одночасно в двох циліндрах: в одному відбувається робочий такт, а в іншому – холоста іскра на такті випуску.
Саме для коректної роботи цього алгоритму інженери розділили управління на два незалежні канали. Маркування роз’єму допомагає швидко орієнтуватися в проводці під час пошуку несправностей. Літерні позначення стандартизовані і відлиті прямо на пластиковому корпусі самої котушки або на фішці моторної коси.
Точна розшифровка контактів котушки
Діагностика системи запалювання починається з чіткого розуміння того, за що відповідає кожен конкретний дріт у штекері. Стандартний триконтактний роз’єм інжекторного автомобіля має класичну і дуже надійну схему підключення.
- Контакт A: приймає керуючий імпульс маси від контролера двигуна для формування високовольтного розряду в першому і четвертому циліндрах.
- Контакт B: є основним плюсовим проводом живлення, на якому має з’являтися напруга бортової мережі відразу після повороту ключа.
- Контакт C: отримує керуючий сигнал від електронного блоку для генерації іскри в другому і третьому циліндрах.
Знання цього простого алгоритму дає змогу швидко виявити причину троїння двигуна за допомогою звичайного мультиметра. Переплутати призначення виводів за справної заводської проводки практично неможливо завдяки напрямним пазам на самому штекері.
Як перевірити ланцюг запалювання своїми руками
Практика гаражного ремонту показує, що відсутність іскри далеко не завжди свідчить про згорілу котушку. Часто проблема криється саме в проводці, окислених контактах або перегорілих транзисторних ключах всередині ЕБУ (зазвичай це блоки Мікас 7.6 або 10.3).
Перевірка завжди починається з центрального піна B. Досить зняти фішку, увімкнути запалювання і заміряти напругу між середнім контактом і кузовом автомобіля. Мультиметр має показати напругу акумулятора. Якщо живлення немає, причину слід шукати в обриві дроту або несправному головному реле.
Для перевірки сигнальних виводів A і C звичайний цифровий тестер не підійде через занадто короткі імпульси. Досвідчені майстри використовують для цієї мети світлодіодну контрольку або автомобільний осцилограф. Під час прокручування стартером світлодіод, під’єднаний між плюсом і сигнальним піном, має чітко моргати, підтверджуючи наявність команди від ЕБУ.
Типові проблеми і помилки під час діагностики
Досить часто власники засуджують робочий модуль до заміни, хоча справжня причина криється в перетертому джгуті проводів. Ізоляція моторної коси з часом пересихає від постійних перепадів температур, що призводить до короткого замикання сигнальних ліній A або C на масу.
За такої несправності іскра на відповідній парі циліндрів пропадає повністю. Якщо довго намагатися запустити мотор із замкнутою на кузов проводкою, силовий ключ у блоці управління неминуче перегріється і згорить.
Своєчасна візуальна перевірка ізоляції і продзвонка контактів уберігає від дорогого ремонту електроніки. Грамотний підхід до читання електричних схем завжди економить бюджет під час обслуговування автомобіля.
