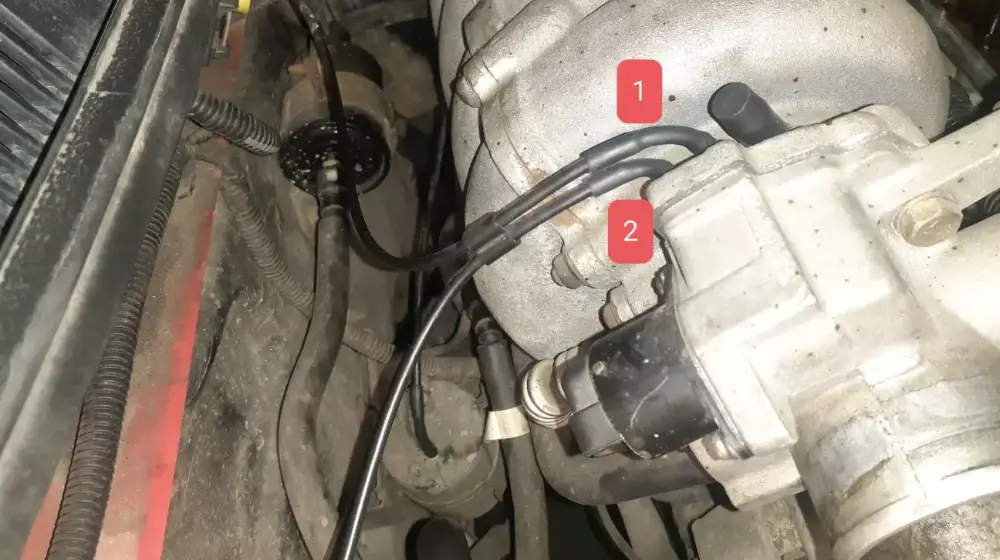

Правильне розташування вакуумних шлангів Деу Нубіра передбачає під’єднання головних магістралей від впускного колектора до датчика абсолютного тиску (MAP-сенсора), регулятора тиску пального (РДП), клапана рециркуляції відпрацьованих газів (EGR) і адсорбера. Центральний штуцер колектора роздає вакуум на основні датчики, а бічні виходи керують заслінками кліматичної установки в салоні. Помилка в підключенні або розрив навіть однієї трубки неминуче призводить до плаваючих обертів, нестабільної роботи двигуна і підвищеної витрати бензину.
Основні вузли системи: куди йдуть трубки від колектора
Розводка повітряних магістралей під капотом починається від впускного ресивера, який виступає головним джерелом розрідження. Саме звідси вакуум розподіляється по ключових датчиках і виконавчих механізмах двигуна.
- Датчик абсолютного тиску (MAP-сенсор): з’єднується короткою прямою трубкою зі штуцером на колекторі для точного вимірювання навантаження на мотор.
- Регулятор тиску палива (РДП): під’єднується тонким шлангом до рампи, коригуючи натиск бензину залежно від розрядження у впускному тракті.
- Клапан EGR (рециркуляції вихлопних газів): управляється через вакуумний соленоїд, магістраль до якого схильна до частих температурних навантажень.
- Клапан продувки адсорбера (EVAP): відводить скупчені пари бензину з паливного бака у впуск для допалювання, забезпечуючи екологічність роботи системи.
Будь-яке відхилення від цієї схеми підключення змушує електронний блок управління отримувати спотворені дані. У результаті мотор починає працювати в аварійному або неоптимальному режимі.
Симптоми підсосу повітря і розгерметизації магістралей
Порушення цілісності гумових патрубків неминуче призводить до неврахованого підсосу повітря повз дросельну заслінку. Електроніка безуспішно намагається компенсувати цю проблему, що відразу позначається на поведінці автомобіля.
- Плаваючі оберти холостого ходу: стрілка тахометра хаотично смикається, двигун працює нерівно і норовить заглохнути на світлофорі.
- Провали під час розгону: під час різкого натискання на педаль акселератора машина спочатку захлинається, і тільки через секунду починає набирати швидкість.
- Жорстка педаль гальма: через брак достатнього вакууму в підсилювачі гальм ефективність уповільнення різко знижується.
- Шиплячий звук під капотом: на заведеному моторі чітко чути постійний свист всмоктуваного повітря в районі впускного колектора.
Поява хоча б однієї з цих ознак є вагомим приводом відкрити капот і провести ретельну ревізію всіх з’єднань. Часто проблема криється в мікротріщинах гуми, які практично не видно з першого погляду.
Особливості підключення кліматичної установки
Багато власників забувають, що управління заслінками пічки і кондиціонера також працює за рахунок розрядження. Тонка пластикова або гумова магістраль йде від впускного колектора крізь моторний щит прямо в салон автомобіля.
Якщо під час перемикання режимів обдування на панелі управління повітря продовжує дути тільки в одному напрямку (наприклад, виключно на лобове скло), проблема часто криється саме в обриві цього шланга під капотом. Поруч із вакуумним підсилювачем гальм розташований невеликий зворотний клапан і пластиковий кулястий резервуар, які підтримують тиск у системі під час різкого прискорення. Пошкодження або відключення цих елементів унеможливлює правильне керування кліматом.
Як знайти місце витоку вакууму самостійно
Пошук пробитої повітряної магістралі вимагає певної уважності, оскільки тріщини часто утворюються на непомітних вигинах або в місцях кріплення стяжок. Існує кілька перевірених методів локалізації проблеми.
- Візуальний огляд і промацування: кожну трубку необхідно акуратно зігнути й оглянути на предмет пересихання гуми, потертостей і заломів.
- Метод точкового обприскування: підозрілі ділянки і стики по черзі обробляються очищувачем карбюратора на працюючому холостому ходу.
- Використання димогенератора: в заглушену систему під невеликим тиском подається густий дим, який моментально виходить через будь-які негерметичні з’єднання.
Спосіб із застосуванням очищувача карбюратора вимагає суворого дотримання техніки пожежної безпеки через високу горючість хімічного складу. Якщо під час розпилення рідини оберти двигуна різко змінюються або вирівнюються, отже, точне місце підсосу повітря визначено правильно.
Вибір матеріалів для заміни: гума або силікон
Коли дефектну ділянку локалізовано, виникає питання про вибір правильного матеріалу для заміни зіпсованої трубки. Заводські гумові вироби з часом неминуче дубіють від постійного перепаду температур і впливу масляних парів.
Відмінною сучасною альтернативою виступають якісні силіконові шланги. Вони мають високу еластичність, абсолютно не тріскаються на сильному морозі і легко переносять критичну спеку в підкапотному просторі. Головне правило під час встановлення силікону – використовувати щільні товстостінні варіанти, щоб стінки не схлопувалися від сильного внутрішнього розрідження під час високих обертів.
Для надійної фіксації нових трубок на пластикових і металевих штуцерах настійно рекомендується застосовувати пружинні хомути. Вони забезпечують рівномірний постійний обтиск з’єднання, компенсуючи теплове розширення матеріалів.
Запитання, які часто ставлять
Чи впливає неправильне підключення шлангів на витрату палива?
Так, і вельми істотно. Якщо MAP-сенсор отримує занижені або невірні дані про розрядження через тріщину в трубці, блок керування двигуном вважає, що мотор перебуває під сильним навантаженням, і починає перезбагачувати паливну суміш. Це призводить до значної перевитрати бензину і швидкого виходу з ладу свічок запалювання через утворення густого чорного нагару.
Чи можна заглушити клапан EGR, просто від’єднавши керуючий вакуум?
Фізичне вимкнення вакуумного керування клапаном рециркуляції без програмного коригування в ЕБУ (чип-тюнінгу) неминуче призведе до фіксації помилки і загоряння індикатора Check Engine на приладовій панелі. Крім того, на деяких режимах роботи двигун може почати детонувати через підвищення загальної температури в камері згоряння.
