Замена ремня ГРМ на двигателе 1.8 (F18D4 или Z18XER), который устанавливался на Chevrolet Cruze, кардинально отличается от процедуры на простых моторах 1.6. Главная особенность этого агрегата — наличие системы изменения фаз газораспределения (фазорегуляторов) на обоих валах. На шкивах распредвалов отсутствуют классические метки в привычном понимании, а фиксация валов производится с тыльной стороны специальным приспособлением.
Попытка выставить зажигание «на глаз» или с помощью маркерных пометок на старом ремне на этом моторе в 90% случаев приводит к ошибке P0011 или P0014, потере тяги и нестабильному холостому ходу. Ниже описана корректная процедура синхронизации валов с использованием спецнструмента.
Необходимый инструмент и запчасти
Для успешного выполнения работ, помимо стандартного набора ключей и головок (включая головки E-профиля Torx), критически важно наличие специального набора фиксаторов. Без него гарантировать точность установки фаз невозможно.
Минимальный набор для обслуживания ГРМ на двигателе F18D4 включает:
- Фиксатор распредвалов (планка/бабочка): Вставляется в прорези на торцах распредвалов.
- Фиксатор маховика: Необходим для откручивания болта коленвала, так как усилие там значительное.
- Фиксатор шестерен (фазорегуляторов): Пластиковая или металлическая вставка, которая удерживает шестерни от проворота при снятии ремня.
- Клин для фиксации натяжного ролика.
На рынке Украины доступны как профессиональные наборы (Licota, JTC), так и более доступные аналоги тайваньского производства. Учитывая стоимость работ на СТО, покупка инструмента окупается за одну самостоятельную замену.
Подготовка и метка коленвала
Процесс начинается с обеспечения доступа к механизму ГРМ. Необходимо демонтировать корпус воздушного фильтра, снять правое переднее колесо и пластиковый брызговик двигателя. Для удобства работы двигатель поддомкрачивается через деревянную проставку.
После снятия приводного ремня навесного оборудования и шкива помпы, необходимо выставить поршень первого цилиндра в положение ВМТ (Верхняя Мертвая Точка) такта сжатия.
Метка на коленчатом валу проверяется следующим образом:
- На зубчатом шкиве коленвала (нижняя шестерня) имеется риска (зарубка).
- На корпусе масляного насоса есть соответствующий прилив (выступ).
- Эти две метки должны идеально совпасть.
Если шкив коленвала еще не снят, предварительную грубую проверку можно сделать по метке на демпферном шкиве и выступе на нижнем кожухе ремня ГРМ. Однако точная установка производится только по шестерне.
Фиксация распредвалов (главная особенность)
В отличие от простых моторов, на Шевроле Круз 1.8 метками являются не точки на шестернях, а прорези на хвостовиках распредвалов. Чтобы до них добраться, необходимо снять клапанную крышку. Это обязательная процедура.
Процесс выставления верхних меток выглядит так:
- После установки коленвала в метку, прорези на задних торцах распредвалов должны встать горизонтально и строго в одну линию.
- Смещение прорезей должно быть направлено вверх (относительно оси вала).
- В эти прорези вставляется специальная фиксирующая планка. Она должна войти плотно, без перекосов.
- Только когда планка установлена, валы считаются зафиксированными в правильном положении.

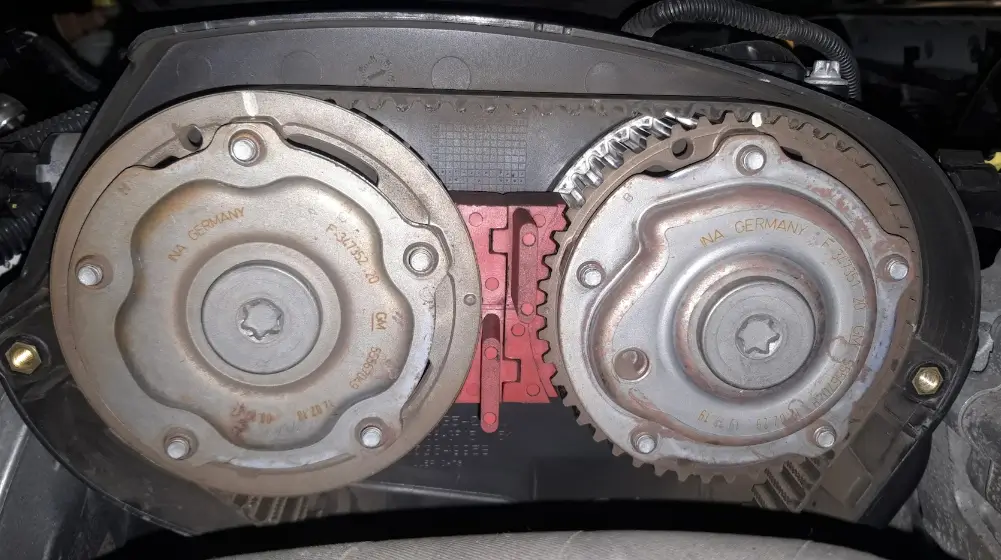

На передней части, где установлены фазорегуляторы, также есть установочные метки (точки), которые при правильной фазировке должны смотреть друг на друга (сходиться к центру). Однако эти метки являются вспомогательными. Ориентироваться только на них нельзя, так как фазорегулятор имеет свободный ход, если в нем нет давления масла.
Процедура замены ремня
Когда валы зафиксированы планкой, а коленвал стоит по метке, можно приступать к замене. Если фазорегуляторы не снимаются (сальники не текут), их желательно заблокировать между собой вторым фиксатором (бабочкой) с передней стороны, чтобы исключить нагрузку на заднюю планку при натяжке ремня.
Последовательность установки нового ремня критически важна для правильного натяжения:
- Ремень надевается на шестерню коленвала.
- Заводится за обводной ролик.
- Надевается на шестерню впускного распредвала, затем выпускного.
- В последнюю очередь заводится на помпу и натяжной ролик.
Важно следить, чтобы ветвь ремня между коленвалом и распредвалами была максимально натянута еще до срабатывания натяжного ролика. Слабина должна остаться только со стороны натяжителя.
Натяжка и проверка
Натяжение ремня на F18D4 осуществляется поворотом эксцентрика натяжного ролика с помощью шестигранника.
Процесс натяжения имеет свои нюансы:
- Необходимо совместить подвижную метку (стрелку) на натяжном ролике с V-образным вырезом на кронштейне.
- После затяжки болта ролика необходимо извлечь все фиксаторы (заднюю планку и стопор коленвала).
- Обязательный этап: Провернуть коленвал вручную на два полных оборота (720 градусов).
После проворота нужно снова проверить совпадение метки на коленвале и возможность свободной установки фиксирующей планки в распредвалы. Если планка входит без усилий, а метка внизу совпадает — ГРМ выставлен верно. Если есть малейшее смещение, процедуру натяжки нужно повторить, предварительно ослабив шестерни распредвалов (если требуется корректировка фаз).
Моменты затяжки резьбовых соединений
Соблюдение моментов затяжки предотвращает обрыв болтов и самопроизвольное откручивание узлов от вибрации. Для Chevrolet Cruze 1.8 актуальны следующие данные:
- Болт шкива коленвала: 95 Нм + доворот на 30° + 15°.
- Болты шестерен распредвалов (фазорегуляторов): 65 Нм (при необходимости замены сальников).
- Болт натяжного ролика: 20 Нм.
- Болт обводного ролика: 25 Нм.
- Болты клапанной крышки: 8 Нм (затягивать очень аккуратно от центра к краям).
Игнорирование динамометрического ключа при затяжке клапанной крышки часто приводит к трещинам в пластике или срыву резьбы в головке блока, что является частой проблемой данных автомобилей.
